  О системе РадиоУлоувителе Самолетов типа РУС-1. О радиолокаторах типа РУС-2 и типа "РЕДУТ"
У нас в Советском Союзе, в России первые отечественные радиолокационные станции были реально созданы в 1939 году. Первая опытная установка радиообнаружения самолетов была создана в Ленинградском физико-техническом институте. Ее установили на двадцатиметровой вышке в поселке Токсово. На ней отрабатывались варианты конструкции ряда функциональных устройств создаваемых радиолокационных станций (РЛС). В этот же период времени в этом же Институте был создан и мобильный вариант первого нашего отечественного радиолокатора. Он получил условное наименование "РУС-2" и был направлен в Москву на государственные испытания… Это произошло, примерно, в середине 1938 года.


Что предшествовало этому?

Этому предшествовало создание в 1937-1938 г.г. системы радиообнаружения самолетов типа "РУС-1" - "РЕВЕНЬ". Аббревиатура расшифровывается так: "РадиоУловитель Самолетов".

Система РУС-1 по существу и по принципиальным признакам не являлась радиолокатором. По аналогии с существовавшими в то время ЗвукоУлавливателями, систему радиообнаружения назвали РадиоУловитель Самолетов. Не очень удачное название, т.к. звук уловить можно, а "уловить" самолет, каким бы то ни было способом, не представляется возможным. Система РУС-1 - это система радиообнаружения самолетов, перелетающих условную линию, образованную длиннннной цепью станций типа РГО и РПО.

…РПО-РПО <- РГО -> РПО-РПО <- РГО -> РПО-РПО <- РГО -> РПО-РПО…

Расшифровка аббревиатур: РГО – РадиоГенератор-Обнаружитель, РПО – РадиоПриемник-Обнаружитель.

Станция РГО работала в режиме непрерывного излучения высокочастотных колебаний. Каждая РГО была оснащена двумя направленными антенными системами. С ней были связаны две станции РПО, антенные системы которых были направлены на "свою" РГО. Совокупность станций РГО - РПО, устанавливаемых в линию, образовывала в охраняемом воздушном пространстве, как бы, "радиозабор" – нечто сходное со "следовой полосой", которая в то время строилась вдоль всей линии государственной границы Советского Союза - от одной пограничной заставы к другой. Не следует думать, что этот "радиозабор" должен бы быть строго прямолинейной конструкцией. "Радиозабор" мог быть образован и в виде некой "ломаной линии", повторяя линию государственной границы. Все зависело от устанавливаемого угла направленности антенных систем соответствующих сопряженных РГО и РПО. Для этого, в частности, станции РПО устанавливались парами.

Факт пересечения каким-либо самолетом "радиозабора" между какой-либо из РГО – РПО фиксировался на соответствующей РПО по факту возникновения в приемном устройстве допплеровских биений прямого радиосигнала, принятого от "своей" РГО, и радиосигнала, отраженного от летящего самолета и принятого здесь же приемным устройством.

Фиксация факта перелета линии границы осуществлялась по появлению сигнала звуковой частоты на выходе приемного устройства соответствующей станции РПО. Эти звуковые колебания могли быть зафиксированы и на бумажной ленте автоматического самописца. Никаких данных о самолетах нарушителях (количество самолетов, высота, курс и т.п.) станции РПО обнаруживать не могли.

Все станции системы РУС-1, которые в Ленинградском военном округе начали устанавливать вдоль линии границы с Финляндией с апреля 1941 года, должны были передавать свои донесения по телефонным линиям связи или по радио непосредственно на ГП ВНОС, расположенный в Ленинграде.

Система РУС-1 предназначалась для охраны неподвижной линии государственной границы. При пересечении вражеским самолетом линии государственной границы СССР на станции РПО соответствующего участка охраняемой линии границы должны были уловить этот факт перелета и по радио сообщить о нем на Главный Пост ВНОС по принадлежности. Все станции системы РУС-1, которые в Ленинградском военном округе начали устанавливать вдоль линии границы с Финляндией с апреля 1941 года, должны были передавать свои донесения по телефонным линиям связи и по радио на ГП ВНОС, расположенный в Ленинграде. Фиксация факта перелета линии границы осуществлялась по появлению сигнала звуковой частоты на выходе приемного устройства соответствующей станции РПО. Эти звуковые колебания могли быть зафиксированы и на бумажной ленте автоматического самописца. Никаких данных о самолетах нарушителях (количество самолетов, высота, курс и т.п.) станции РПО определять не могли.

Первым отечественным импульсным радиолокатором явилась радиолокационная станция (РЛС) типа РУС-2, аббревиатура названия которой неправомерно унаследована от системы РУС-1. Это был самый первый отечественный импульсный радиолокатор, принятый на вооружение в конце лета 1940 года. Именно на первом опытном образце этой РЛС, который после окончания государственных испытаний под Москвой был отправлен в 28-й Радиополк ВНОС в г. Баку, автор этих строк обучался работе старшего оператора.

Здесь в 28 Радиополку ВНОС в учебной роте полковой школы готовили специалистов для эксплуатации систем РУС-1. Для обучения работе на радиолокаторах типа РУС-2 в учебной роте был создан спецвзвод. Вся информация о радиолокаторах типа РУС-2 была строго засекречена. В те годы процесс обучения в этом спецвзводе был организован так, что о РЛС типа РУС-2 в других взводах учебной роты никто не мог знать ничего. В конце марта 1941 года автор этих строк был аттестован, как старший оператор станции РУС-2. В первых числах апреля 1941 года всю нашу учебную роту эшелоном переправили в Ленинградский военный округ.

13 апреля 1941 года в Советском Союзе были созданы войска ПВО. В это же время в Ленинградском военном округе был создан 72-й Отдельный Радиобатальон ВНОС, на вооружение которого должны были поступать станции системы РУС-1 и в дальнейшем РЛС типа РУС-2.

Станции РГО и РПО системы РУС-1 стали поступать в нашу часть уже во второй половине апреля 1941 года. Их сразу же укомплектовывали боевыми расчетами и направляли для развертывания к местам дислокации вдоль линии советско-финляндской границы.

Первые два серийных радиолокатора типа РУС-2 были получены в наш 72 Отдельный Радиобатальон ВНОС прямо с завода-изготовителя через 5-6 дней после начала Отечественной войны.

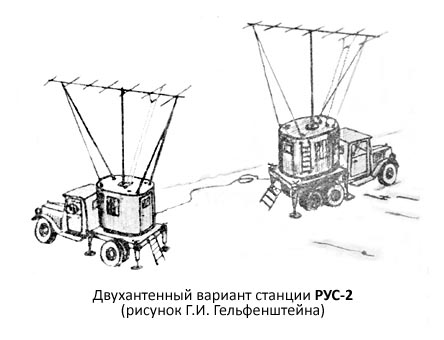

Радиолокатор типа РУС-2 состоял из двух аппаратных кабин. Две небольшие кабины (приемная и передающая) были смонтированы на автомобильном шасси типа ЗИС-5 с возможностью кругового вращения. На крыше каждой из кабин была установлена антенная система. В передающей кабине располагался передатчик высокочастотных импульсов. В приемной кабине располагался приемник и индикаторное устройство. Вся работа по обнаружению целей происходила в приемной кабине. Передающая кабина в своем вращении строго синхронно и синфазно следовала за приемной, как собачка на поводке так, что ее антенная система всегда была направлена в ту же сторону, что и антенная система приемной кабины.

В приемной кабине было два рабочих места. Рабочее место оператора телефониста располагалось у левого окна, которое во время работы всегда было закрыто брезентовой шторой. Рабочее место старшего оператора было в центре кабины, над токосъемником. В небольшой кабине было тесновато. Если во время работы в кабину входил инженер РЛС, то ему приходилось неподвижно стоять за спиной старшего оператора у входной двери кабины. Долго так стоять в неудобной позе было трудно. Убедившись, что аппаратура работает нормально, он быстро уходил. Не каждый из операторов мог выдержать почти непрерывное круговое вращение и рыскание кабины при пеленгации целей в течение долгих четырех часов дежурства. На меня это круговое вращение кабины никак не сказывалось, и я полностью отдавался работе. Моим помощником оператором-телефонистом в то время был Павел Шакалов. Во время работы он чувствовал себя плохо - его укачивало. После смены, после четырех часов непрерывного кругового вращения (один оборот кабины в минуту), мне приходилось вести его в землянку отлеживаться…

Радиус действия радиолокатора РУС-2 не превышал 120-150 км. Экран индикаторного устройства был выполнен на электронно-лучевой трубке с белым цветом свечения. Наблюдать за экраном нужно было через узкую продольную щель в фронтальной панели пульта управления. Цели на экране индикаторного устройства выглядели, как белая узкая вертикальная полоска на темном фоне линии развертки. (яркостная модуляция!). Координаты цели определялись в системе "азимут-расстояние". По характеру засветки импульса цели и его мерцанию можно было определить одиночный самолет, пару и тройку. Далее можно было определить "много".

В конце июля или в первых числах августа 1941 года прямо на боевой позиции под Нарвой радиолокатор "РУС-2" нам заменили на новейший радиолокатор типа "РЕДУТ", который пригнали к нам прямо с завода буквально сразу же после окончания его изготовления. Это был самый, самый первый радиолокатор типа "РЕДУТ"!

Радиолокатор типа "РЕДУТ" по своей технической сущности является нашим первым полномасштабным отечественным импульсным радиолокатором дальнего обнаружения. По новизне, использованной в нем совокупности новых технических решений, по составу аппаратуры, по техническим возможностям и внешнему виду он никак не являлся усовершенствованным вариантом первого отечественного импульсного радиолокатора типа РУС-2. Создание в 1941 году радиолокатора типа "РЕДУТ" и его практическое использование в начальный период Отечественной войны выводило в то время Россию на передовые позиции в мире в области создания радиолокаторов дальнего обнаружения самолетов. Однако, по соображениям сохранения строжайшей секретности на наши новейшие технические решения патентов не испрашивали и потому юридически доказать приоритет России в создании и практическом использовании этого вида вооружения теперь, очевидно, уже невозможно.

Иной раз в соответствующей литературе высказывается такое мнение, что радиолокатор типа "РЕДУТ" является несколько усовершенствованным вариантом радиолокатора типа РУС-2. Это ошибочное мнение! По составу функциональных устройств, по ряду новых прогрессивных технических решений, реализованных в радиолокаторе типа "РЕДУТ", по надежности, по удобству в эксплуатации и дальности уверенного обнаружения целей ему, надо полагать, в то время (в 1941 году) не было равного в мире! Радиолокатор "РЕДУТ" по существу являлся новой, более высокой ступенью, в развитии отечественной радиолокации.

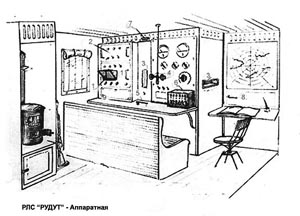

Вся аппаратура на "РЕДУТЕ" располагалась в одном типовом неподвижном аппаратном фургоне, закрепленном на шасси грузового автомобиля ЗИС-5. Во время работы вращалась только одна антенная система на крыше фургона. Одна и та же антенная система использовалась для передатчика и для приемника. Отключение приемника от антенны на время генерации передатчиком мощного зондирующего радиоимпульса осуществлялось специальным высокочастотным разрядником. Радиус уверенного обнаружения целей радиолокатором "РЕДУТ" достигал 200 - 210 км. Однажды (в 1942 году) на РЛС "РЕДУТ-7" уходящую цель вели наблюдением до 270 км. На радиолокаторе типа "РЕДУТА", как и в радиолокаторе РУС-2, еще не было индикатора кругового обзора. Картина воздушной обстановки в зоне обзора складывалась в голове старшего оператора по мере кругового вращения антенной системы. Старший оператор обязательно должен был обладать способностью пространственного (объемного) мышления и иметь хорошую память. Наблюдая на экране импульсы целей, он должен был мысленно представлять себе реальную воздушную обстановку. Хороший старший оператор мог помнить координаты (азимут - расстояние) 4 - 5 целей, количество самолетов в каждой из целей, направление их движения и некоторые индивидуальные особенности целей, если таковые имелись. Если целей было больше 4 - 5, то приходилось периодически посматривать и на планшет-картоплан. На планшете под листом прозрачного плексигласа была закреплена карта местности – Ленинград и окружающие его районы. Карта была разделена на квадраты с кодированными номерами.. На поверхность плексигласа оператор-телефонист наносил отметки целей обычными чернилам, обыкновенной перьевой ручкой. Фломастеров в то время не было.

Экран электронно-лучевой трубки индикаторного устройства на "РЕДУТЕ" был полностью открыт для старшего оператора. Цели на экране наблюдались в зеленом свечении в виде вертикальных пульсирующих импульсов, пересекающих горизонтальную линию развертки (амплитудная модуляция!), Зеленое свечение экрана лучше воспринималось глазами старших операторов.

Именно потому, что в приемном устройстве сигналы целей на промежуточной частоте не детектировались, а после усиления подавались прямо на электронно-лучевую трубку (амплитудная модуляция!), на радиолокаторе "РЕДУТ" оказалось возможным, оценивая структуру импульсов и характер их пульсаций на экране, точно определять количество самолетов – один, двойка, тройка. Такой способ показа целей на экране радиолокатора, как я полагаю, был реализован у нас в России впервые в мире, но никаких доказательств этому у меня нет. США пошли несколько по иному пути. У них в радиолокаторах к этому времени уже были индикаторы кругового обзора.

Определение количества самолетов в групповых целях не предусматривалось разработчиком. В соответствии с Инструкцией по эксплуатации, если в группе было более трех самолетов, количество самолетов в группе следовало называть "Много".

Методика точного определения количества самолетов в группах родилась у меня в сознании буквально в первые же дни после того, как я сел на свое рабочее место за экран индикаторного устройства радиолокатора "РЕДУТ". Видимо в этом проявился уже большой опыт работы, приобретенный в реальных боевых условиях на радиолокаторе РУС-2.

В конце июля 1941 года РЛС типа "РЕДУТ", введенная в эксплуатацию на нашей "точке" взамен радиолокатора РУС-2, была первой и единственной на всем Ленинградском фронте. С того времени нашу "точку" стали называть "РЕДУТ-3". С того же времени стационарному радиолокатору, установленному на вышке в пос. Токсово было присвоено наименование "РЕДУТ-1". Несколько позднее радиолокатор типа РУС-2, дислоцированный на Карельском перешейке в пос. Агалатово, тоже заменили на радиолокатор "Редут" и он получил условное наименование "РЕДУТ-2". .

Когда я впервые после РУС-2 сел за экран на "РЕДУТЕ", я сразу почувствовал, что это новая техника прекрасна! Даже сравнивать ее с РУС-2 невозможно было!

К тому времени опыт боевой работы у меня, как старшего оператора РЛС, уже был немалый. С большим увлечением я занялся определением точного количества самолетов в групповых целях. Буквально в первые же дни после практического знакомства с "РЕДУТОМ" я усмотрел в нем возможность точного определения количества самолетов в групповых целях. На разработку соответствующей методики, на практическую проверку ее эффективности у меня ушло дней 7 -10. Естественно, что я не делал никакого секрета из этой моей методики. Рассказал о ней моим друзьям-товарищам - сменным старших операторам нашего "РЕДУТА-3".

Все это происходило в начале августа 1941 года под Нарвой. С того времени мы стали успешно использовать ее в нашей повседневной работе. В последующие дни крупная группировка немецких войск из под Котлов и Кингисеппа, преодолев упорное сопротивление наших войск, начала быстрое продвижение к Ленинграду. Чтобы мы с нашей секретнейшей техникой не оказались под Нарвой в глубоком немецком тылу, по приказу командования нашего 72-го ОРБ ВНОС мы свернули нашу станцию и двинулись к Ленинграду… С первых чисел сентября мы, РЛС "РЕДУТ-3", дислоцировались уже на "Ораниенбаумском пятачке" в дер. Большая Ижора. Наши донесения о движении самолетов противника мы передавали по радио на Главный Пост ВНОС в Ленинград и по прямому проводу непосредственно на командный Пункт ПВО КБФ.

Во время вражеских налетов на корабли и Кронштадт 21- 23 сентября 1941 года я успешно пользовался этой своей методикой и точно (+-2 самолета в группе из 70 самолетов) определял количество самолетов во всех группах. В дальнейшем, уже после Кронштадтского Сражения об этой моей методике прослышали и в Ленинграде, в штабе нашего батальона. Потому в самом конце октября или даже в начале ноября 1941 года меня решили отозвать с "РЕДУТА-3" в батальон для того, чтобы я ознакомил с этой методикой других старших операторов нашего батальона. Я же об этом ничего не знал и не понимал для чего меня вдруг вызвали с боевой "точки" в Ленинград.

Добраться с "Ораниенбаумского пятачка" в Ленинград в то время было совсем непросто. Для этого из Большой Ижоры, где мы располагались, я на попутном транспорте добрался в Ораниенбаум, а затем катером в Кронштадт. Оттуда ночью в Ленинград отправлялся караван кораблей. Впереди шел ледокол "Тазуя". Я находился на другом кораблике (названия уже не помню) где-то ближе к голове каравана. У Петергофа фарватер простреливался немцами. Скажу правду – я очень боялся. Было очень страшно. Вокруг лед. Плавать я не умел и не умею… Тонуть очень не хотелось… До нас тут вчера немцы потопили буксир и баржу. На барже с "пятачка" в Ленинград переправляли госпиталь… Погибли много раненных и персонал госпиталя. Мне и сейчас (Мороз по коже!!!) страшно вспоминать все это. Одно дело – погибнуть в бою. Совсем другое дело быть расстрелянным невидимым противником и утонуть в ледяной воде, не имея возможности даже выстрелить в сторону противника…

Ярко светила Луна, но еще до подхода к траверзу Петергофа Луна зашла за горизонт. Стало темно. Немцы зажгли прожектор и его луч положили на воду так, что он пересекал фарватер. Незаметно проскочить было невозможно. Но вот над прожектором вдруг появился наш "Кукурузник" У-2 и луч прожектора поднялся вверх. С самолета обстреляли прожектор и его луч погас. В это время головная часть нашего каравана проскочила опасный участок пути. Потом, когда немцы снова зажгли прожектор, последние корабли нашего каравана уже покидали опасную зону. По ним немцы открыли огонь из орудий крупного калибра, но существенных потерь наш караван не понес. Так я благополучно добрался до Ленинграда. Только здесь, в штабе нашего батальона я узнал для чего, собственно, меня вызвали в Ленинград. Командир нашего батальона капитан Б.К. Бланк захотел, чтобы я поделился своим опытом работы с другими старшими операторами нашего батальона. Мне это "хотение" командира батальона вполне могло стоить жизни!… К ноябрю 1941г. у нас в батальоне уже были созданы "РЕДУТЫ" № 4, № 5. В штабе батальона в ноябре 1941 года я несколько раз проводил беседы со старшими операторами "РЕДУТОВ" № 1, № 2, № 4 и № 5, которых специально для этих бесед поочередно вызывали в штаб батальона. По ходу этих бесед рассказывал о своей методике определения количества самолетов в группах и рисовал на бумаге картинки импульсов разных целей, отвечал на все вопросы старших операторов. Командир батальона капитан Б.К. Бланк был очень доволен мною и перед строем объявил мне благодарность. Таким образом, с ноября 1941 года, моя методика точного определения самолетов в групповых целях стала использоваться почти всеми старшими операторами нашего батальона, а имя автора этой методики, как у нас тогда водилось, было позабыто. Моя методика стала достоянием всего батальона и жила уже сама по себе... Я воспринимал это, как должное.

В известной книге авторов-составителей Е.Ю. и Е.А. Сентяниных "РЕДУТЫ" на защите Ленинграда", Лениздат, 1990г. на стр. 74-76 генерал-майор С.Н. Скворцов в своих воспоминаниях "Называли заозерными" пишет:

"Операторы "Редутов" быстро освоили приемы определения количества самолетов в группе по характеру пульсаций отраженных импульсов. Помню рядового Г.И. Гельфенштейна с "Редута-9", который особенно хорошо проявил себя в этом тонком деле и редко ошибался"…

В конце января 1942 года на какое-то время я был включен в состав боевого расчета новой РЛС – "РЕДУТ-9". Эту станцию по Дороге Жизни вывозил на Волховский фронт, в Волховский дивизионный район ПВО, командир роты молодой старший лейтенант Сергей Николаевич Скворцов… Помню, как он иной раз долго, час-полтора, молча стоял у меня за спиной и смотрел как я работаю. Потом молча хлопал меня по плечу и уходил из аппаратной. Он так и не узнал тогда, что именно я и являлся автором методики точного определения самолетов в групповых целях…

В конце лета 1942 года по решению командования нашего батальона я был отозван с "РЕДУТА-9" в Ленинград.

Г. Гельфенштейн
27.04.1999г
